Embedded Block System

Duurzame bevestiging

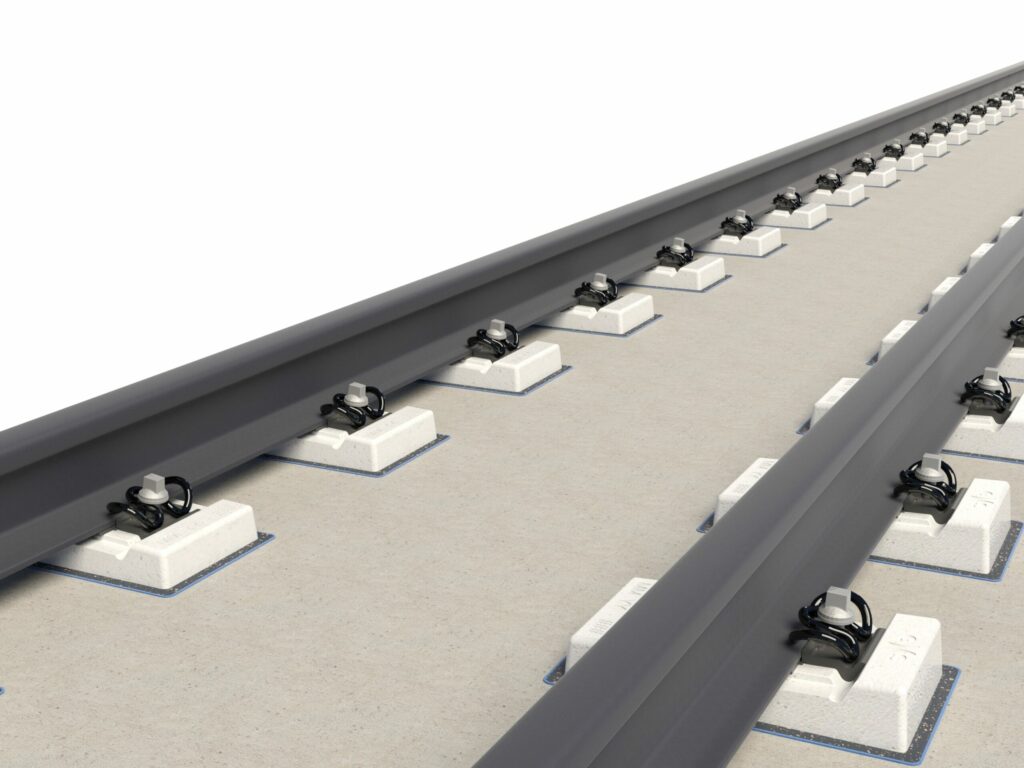

edilon)(sedra Corkelast® EBS (Embedded Block System) is een duurzaam ballastloos spoorsysteem voor metro- en treinverkeer. Dit prefab blokkensysteem is ideaal voor een snelle en nauwkeurige installatie in tunnels, stations en op viaducten.

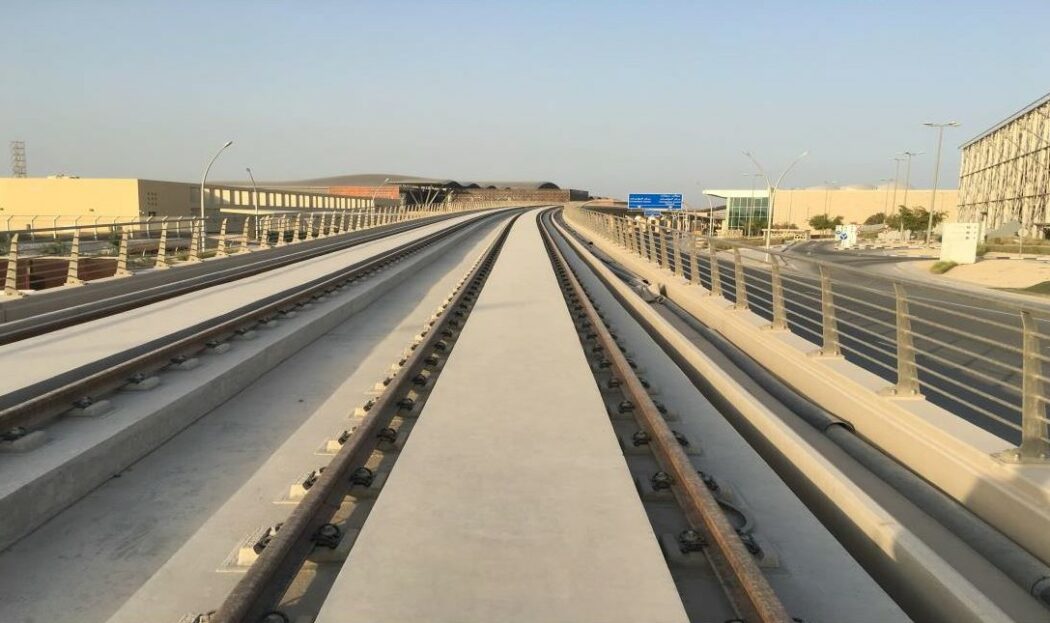

Het combineert een traditioneel spoorbevestigingssysteem met de edilon)(sedra Corkelast® Embedded Block technologie. Dit robuuste, waterdichte spoorsysteem is inmiddels uitgegroeid tot een standaardoplossing voor tunnels, stations en viaducten.

EBS – designed to save you time and money
Experience effortless and rapid installation with simplified and easy construction site
logistic thanks to space-saving and weight-optimized EBS design, especially when
your preferred rail and rail fastening clips.

Durable, waterproof bonding
Experience the superior durabel bond of the EBS-system within
the concrete slab, creating an impenetrable barrier against the
intrusion of liquids and debris. Say goodbye to the troubles
associated with conventional 'booted' block systems!

EBS – designed to save you time and money.

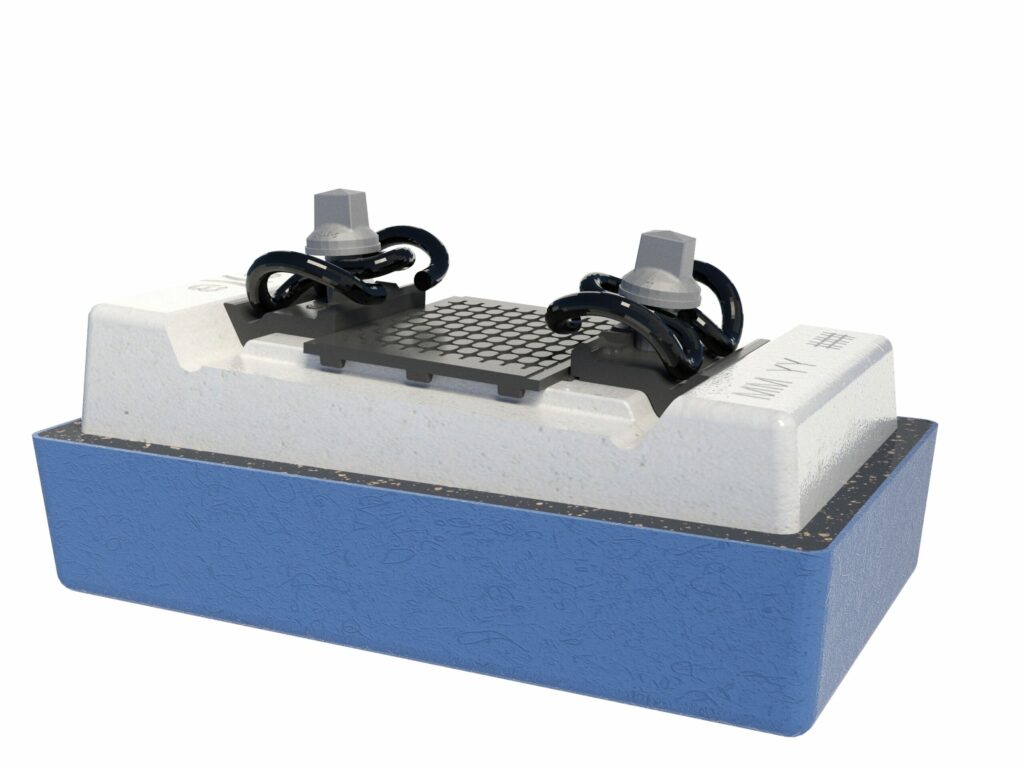

Corkelast® EBS consists of a prefabricated concrete block
that is elastically and durably fixated in a specially designed tray.

Maximum electrical insolation
The edilon)(sedra Corkelast® elastomer, offers a high performance
for an outstanding electrical insulation. Click for more info.

EBS bestaat uit een prefab betonnen blok die elastisch en duurzaam wordt bevestigd met behulp van edilon)(sedra Corkelast® in een speciaal ontworpen bak. De blok-bak combinatie is snel en eenvoudig te installeren.

Het spoorsysteem absorbeert een aanzienlijk deel van de mid- en hoogfrequente trillingen die worden veroorzaakt door wiel-spoorinteractie. Op deze manier wordt ook geluidsemissie sterk verminderd. Niet onbelangrijk in stedelijke gebieden.

Waarom de keuze voor Corkelast® EBS

• Duurzame, waterdichte hechting
• Maximale elektrische isolatie, belangrijk in vochtige omgevingen zoals tunnels
• Biedt stabiliteit in rechte en gebogen spoorsecties
• Gemakkelijke constructie, ook als schakeloplossing
• Geen spoorstaafverbindingsstang nodig, waardoor evacuaties in noodgevallen veiliger en sneller verlopen
• Voldoet aan EN 13481-5 en EN 13230-3 normen

Levensduurverlenging van het spoor

met Corkelast^® EBS-RF (Embedded Block System-RetroFit)

edilon)(sedra Corkelast® EBS-RF is een snel te installeren, betrouwbare RetroFit oplossing voor versleten “booted (bi-)block” spoorsystemen. De basis van het EBS-RF-systeem bestaat uit een betonnen blok geïntegreerd in een elastische bak. Het geheel is geprefabriceerd onder gecontroleerde omstandigheden. Na het verwijderen van de versleten of oude blokken worden lege “pockets” gecreëerd waarin de Corkelast® EBS-RF blokken gemakkelijk en snel kunnen worden geïnstalleerd.

Remove worn or old block
After old blocks has been removed, the existing concrete slab structure
can be utilized, which eliminates the need for any drilling or demolition,
ensuring a hassle-free installation.

Fix EBS-RF block unit to rail
The system is supplied as complete unit, ready for immediate
application and quick installation: a replacement period of just
a few hours is extremely critical to ensure the continuation of
operational traffic the next day.

Durable fixation
Ensure long-lasting stability with the rapid bonding of the new EBS-RF
unit into the existing recess using our fast-curing grout. Our experts of
the EBS competence center stays at your service for a smooth and
quick replacement process of your track - job done!

Zeer sterke hechting, volledig waterdicht!

• Verlengde levensduur van de spoorwegstructuur
• Gebruikt de bestaande betonnen spoorbaan; boren in of slopen van de baan is niet vereist
• Waterdicht systeem, maximale elektrische isolatie
• Aanzienlijke vermindering van toekomstige onderhoudskosten
• Korte (nachtelijke) vervangingsperioden – geen of beperkte beschikbaarheid van het spoor
